產品名稱 | 東風天錦洗掃車 | |
底盤型號 | DFH1180EX8 | |
工信部公告 | 358批 | |
容積（立方） | 垃圾箱7立方，清水箱9立方 | |
車輛參數 | 整車尺寸(長寬高mm) | 8600×2500×3120 |
總質量 | 18000 | |
額定載質量 | 5970,5905 | |
整備質量 | 11900 | |
接近角/離去角 | 17/24,17/18, | |
前懸/后懸 | 1430/2360 | |
燃油種類 | 柴油 | |
車速 | 89 | |
發動機參數 | 發動機型號 | B6.2NS6B210/D6.7NS6B230 |
排量/功率 | 6200/154. 6700/169 | |
排放標準 | 國VI | |
生產廠家 | 東風康明斯發動機有限公司 | |
型式 | 直列六缸環保增壓電噴柴油機 | |
底盤說明 | 驅動型式 | 4×2 |
軸距 | 5000/5300 | |
輪距(前/后) | 19143.1934/1820.1860 | |
轉向器 | 方向助力 | |
變速箱 | 六檔機械傳動式變速器 | |
離合器 | 膜片離合器，液壓遠距離操作，氣壓伺服助力 | |
制動系統 | 雙回路氣制動、彈簧制動、排氣制動 | |
駕駛室 | 平頭一排半駕駛室，全金屬封閉式 | |
鋼板彈簧片數(前/后) | 8/10+8 | |
輪胎規格 | 10.00R20 18PR,275/80R22.5 18PR | |
空調 | 帶空調 | |
ABS | 帶ABS | |
洗掃車專用性能參數：
副發動機：康明斯B170 33，發動機功率：125KW
洗掃寬度：≥3200mm
沖洗寬度：≥22米
洗掃速度：3-20km/h
清掃能力：≥70000㎡/h
清掃效率：98%
吸入粒度：120mm
卸料傾翻角度：≥45°
清洗水的額定壓力≥10Mpa
洗掃車簡介：

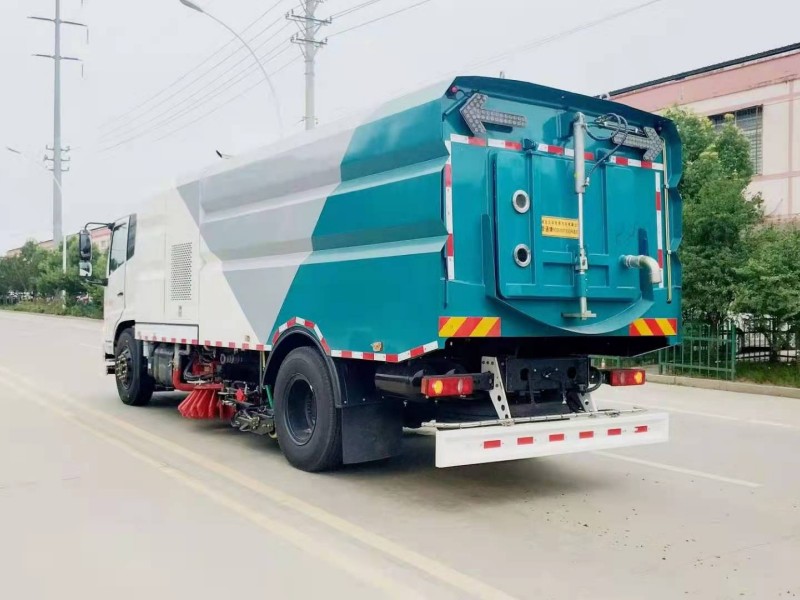

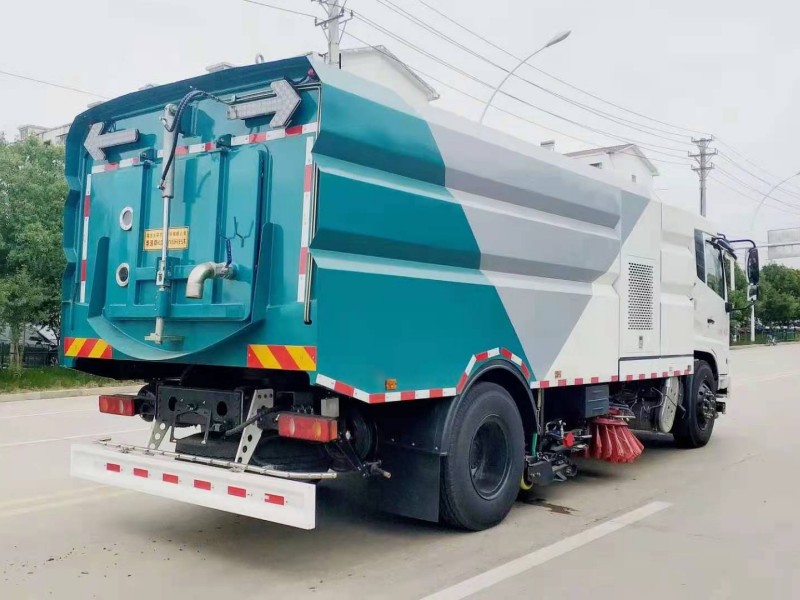

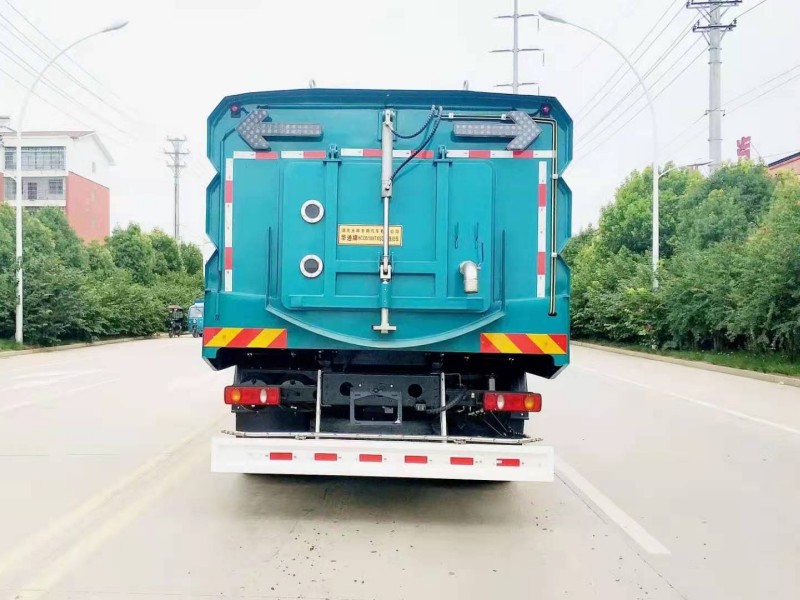

東風天錦洗掃車是我公司研制開發的集掃路車和高壓清洗車功能于一體的高效環衛車。具有路面清掃、路面清洗、路沿和路沿石立面刷洗、噴霧降塵、低壓沖洗等多種功能。特別適用于城市廣場、道路路面和路沿的高清潔度保潔作業，也適用于城市廣場、道路路面和路緣的清掃、清洗等普通保潔作業。
該車采用東風天錦二類底盤，加裝副發動機、風機、垃圾箱、清掃裝置、低壓降塵系統、吸嘴、低壓沖洗系統、高壓水泵、清水箱、高壓清洗系統、液壓系統、氣動系統、電控系統等部件改裝而成。
主要性能及特點：
1、洗掃車擺線馬達采用和啟知名品牌，使用壽命長，穩定可靠，故障率低；液壓管路采用德國標準技術密封結構形式，抗震動性好，密封可靠性高，可實現無泄露的密封效果；關鍵電控元件采用德國西門子，可靠性高，使用壽命長。副發動機采用康明斯170馬力柴油機。安裝大功率專用風機，吸掃效果好。采用黎航電磁組閥，美國傳感器，安裝德國品孚高壓水泵，帶萬向高壓路沿沖洗，帶15米高壓沖洗卷盤。后垃圾箱后部帶LED箭頭指示燈。
2、液壓元件采用集成疊加設計，駕駛室電液集中操控，操作方便；
3、合金水箱、合金加304不銹鋼垃圾箱，不銹鋼高壓管路，管路系統無泄露；
4、可調節的霧狀噴灑水壓塵，在節水的同時消除二次污染；
5、副發動機與風機之間的傳動設置設有自動離合器裝置，保證副發動機空載起動和副發動機停機時與風機的自動脫離。
6、功能多，一車多用具有路面清掃、路面洗掃、路沿和路沿石立面洗刷和噴霧降塵、低壓沖洗等多種功能?？勺鳛閽呗奋嚒⑾磼哕?、路沿清洗車、灑水車和噴霧降塵車使用。用作掃路車時，清水箱容積大，達9m3，可作業8h。用作洗掃車時，一遍洗掃作業，路面洗凈率可達90%以上。清洗路緣時，可同時對路緣石立面、貼近路緣的道路路面進行洗刷，對路緣石頂面進行沖刷，并將污水和垃圾收走，能很好地解決路沿的清洗保潔問題。遇干燥氣候，可利用噴霧降塵裝置進行噴霧降塵。需要對路面進行沖洗時，可利用低壓沖洗系統對路面進行低壓沖洗。
7、風機采用掃路車專用風機，具有效率高、噪聲低、性能曲線平坦、高效區寬廣、工作可靠、使用壽命長等特點。
8、低壓沖洗系統由底盤發動機驅動的低壓水泵，額定流量達90m3/h，用作低壓灑水車，可對路面進行左沖、右沖或兩面同時沖洗。
9、灑水車專用離心水泵，工作可靠，使用壽命長。
10結構布局合理，性能優良采用了“中置兩立掃＋中置超寬吸嘴+內置高壓水噴桿＋左、右高壓側噴桿”的**技術結構。兩立掃結構減少了掃刷損耗，超寬吸嘴增大了吸污寬度，左、右側噴桿增大了清洗寬度，提高了工作效率。內置高壓水噴桿能減少水霧與垃圾的飛濺，減少飛濺造成的污染。
11、組合式高壓清洗噴桿高壓清洗噴桿由左、右噴桿和吸嘴內噴桿組成，附裝在吸嘴上或吸嘴內，作業時噴桿離地高度固定不變，不隨整車載荷變化，能達到和穩定的清洗效果。左、右噴桿可外擺、收回由氣缸驅動，電控系統自動操控。左、右噴桿同時擺出時，清洗寬度不小于3.5m，單邊擺出時，清洗寬度不小于2.9m。
12、超寬吸嘴超寬吸嘴幾乎與車寬平齊，提高了工作效率和作業清潔度。
13、造型新穎，整車美觀矩形結構的清水箱、垃圾箱，瓦棱式的表面造型，合理的整車長、寬、高配比，使整車造型美觀大方，耳目一新。
14、垃圾箱自潔裝置垃圾箱內設有高壓水清洗裝置，卸料時可幫助卸出垃圾，清洗垃圾箱內壁。
15、有多種作業模式可供選擇系統設置了全洗掃、右洗掃、全掃、右掃共4種作業模式，低壓清洗系統的左洗、右洗和全洗三種作業模式，噴霧等作業模式。用戶可根據作業需要，選擇合適的作業模式進行作業。作業模式選定后，只需操作一鍵，需參與作業的所有機構，會按規定的順序自動進入作業狀態，進行作業。需要停止作業時，一鍵停機，工作中的所有作業機構，會按規定的順序自動停止作業，并返回到非運輸狀態。
16、氣動齒式離合器為便于掃路作業時，脫開高壓水泵的輸入動力，避免高壓水泵空轉磨損，降低油耗，在高壓水泵前設有氣動齒式離合器。
17、左、右掃盤左、右立掃采用了清洗掃路車兩用掃盤，掃盤具有防撞避讓自動復位功能，能緊貼路沿石作業而不被損壞，作業適應性強?？梢郧鍜呗访妫此⒙费厥⒚?。用戶需要時，還可以選裝普通掃路車掃盤。
18、高壓水泵德國品孚原裝進口PF36型高壓柱塞泵，額定轉速1000r/min，流量120L/min。效率高，可靠性好。
19、自動卷繞沖洗卷盤在洗掃車右側后部裝有機械式自動卷繞沖洗卷盤，配15m高壓軟管，可用于清洗洗掃車本身和其它設備, 自動卷繞使水管拉出容易，收回方便。
20、掃盤燈左、右掃盤配備了照明燈，方便在夜間或亮度不夠的環境下作業時，監視掃盤的工作情況。
21、觸摸屏電控系統本洗掃車選裝后部攝相頭，駕駛室內裝有彩色顯示屏。作業時，可以在駕駛室內檢查監視清潔效果。倒車時可以清晰后視，防止追尾、碰撞。全車電腦編程PLC操控系統，屏幕顯示。
備注：以上所列參數供用戶選購參考，本公司保留改進產品的權利。
